ROBOT07. 가슴 만들기

가슴 만들기는 간단하나 제대로된 설명이 없으며, 메뉴상 보면 어께 및 몸통 만들기(Shoulder and Torso)에 같이 존재합니다.

어께 및 몸통 만들기(Shoulder and Torso)의 Chest and Back | view의 view를 선택하면 다음과 같이 부품이 제대로 나타나지 않습니다.

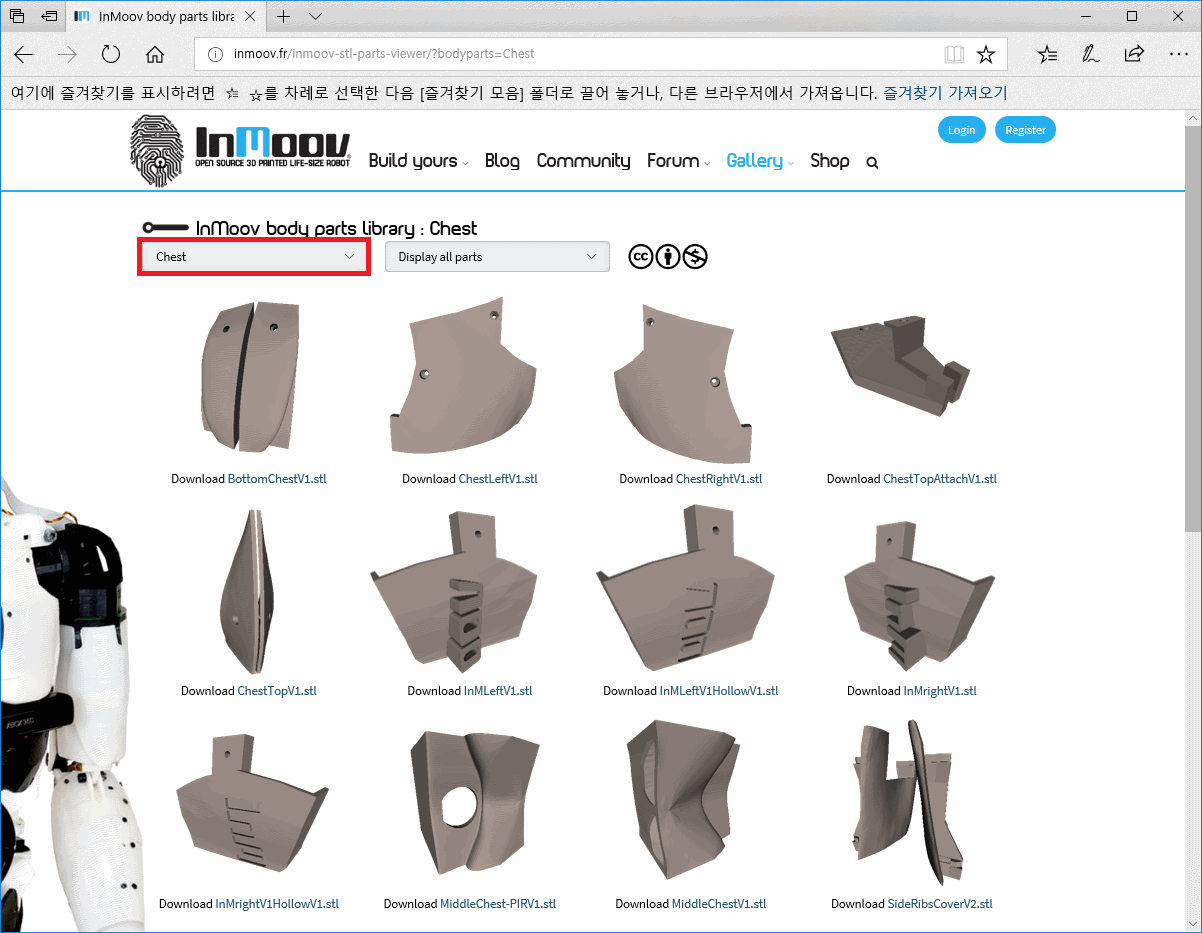

Select a body section을 Chest로 선택하면 다음과 같이 화면에 나타납니다.

하나씩 개별적으로 다운로드 받아 사용하면 됩니다.

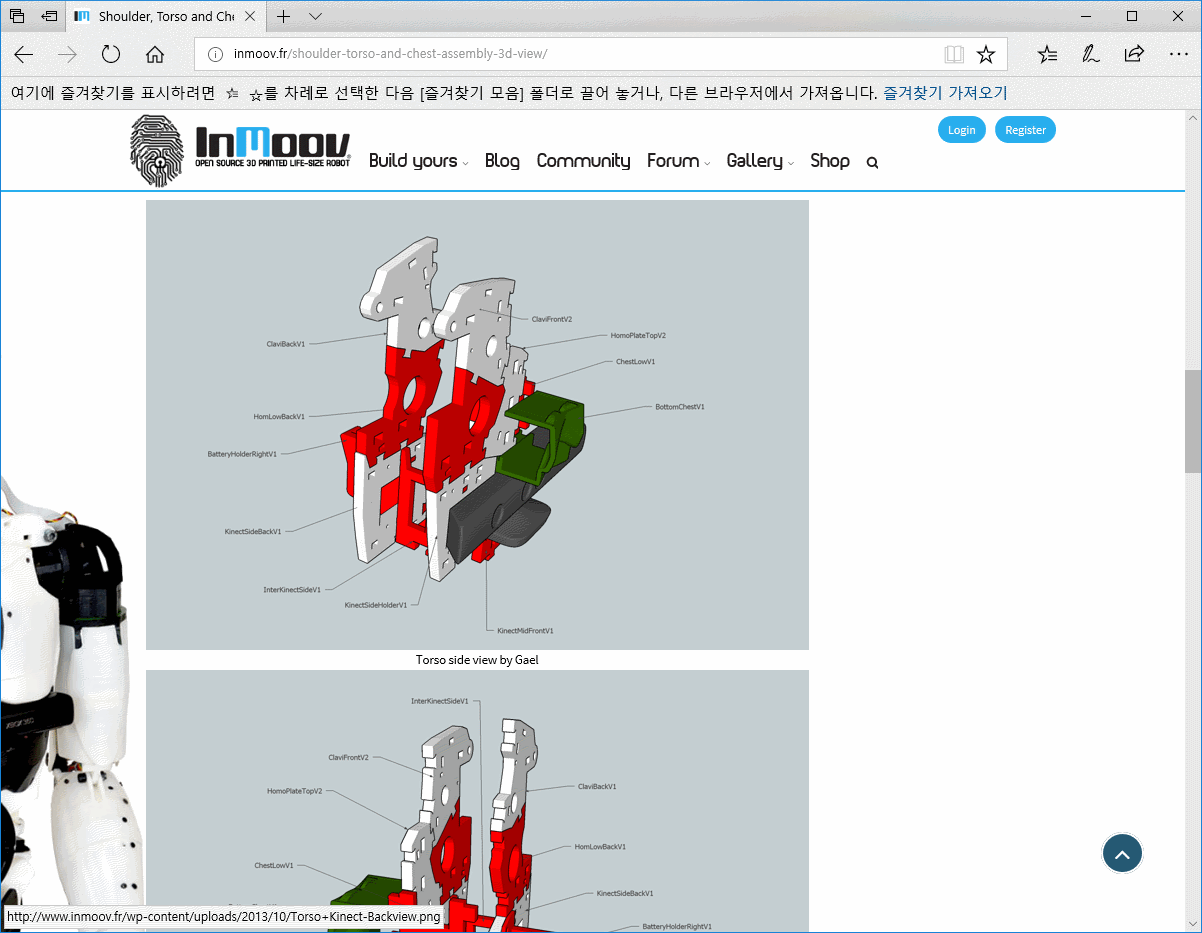

Shoulder/Torso/Chest 3D views를 선택하여 스크롤을 조금 내리면 아래와 같이 화면에 나타납니다.

3D 화면을 보며 조립하면 무리없이 조립이 가능합니다.

3D 도면의 KinectXBox라는 부품은 게임기 XBox360의 부속품(모션센서)으로 naver에서 XBox360 Kinect라고 검색하면 많이 나옵니다. 필자는 센서을 어떻게 사용할 것인지 알게되면 구매할 예정이며 그냥 빼고 조립했습니다.

1. 검정색 부품
가슴 부품중 검정색으로 인쇄해야 하는 부품은 아래와 같습니다.

 2. 제외 부품

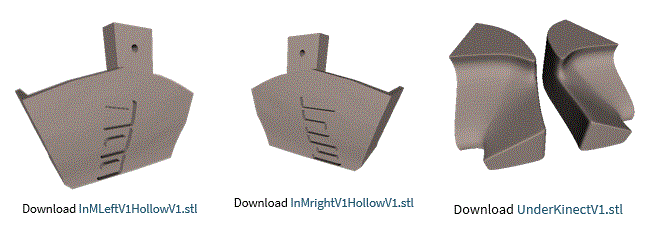

가슴 부품 중 아래 세가지의 부품은 같은 역할을 하는 다른 부품이 존재하며 둘 중 선택해서 사용하도록 올려져 있습니다. 필자는 아래 세가지 부품을 제외하고 인쇄하여 조립했습니다.
